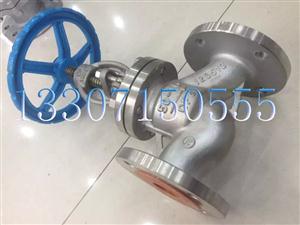

J41W型-法蘭連接截止閥（CF8）
J41W型-法蘭連接截止閥（CF8）詳細介紹
【產品 描述 】
不銹鋼 截止閥的閥桿軸線與閥座密封面 成 垂直 狀態； 閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛?/span> 功能 ， 因此 這種閥門非常適合作為介質的切斷或調節及節流使用。 不銹鋼 截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再 有 接觸，因而它的密封面機械磨損較 較為 小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上 拆卸掉 ，對于閥門和管 路 焊接成體的場合是很 實用 的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門 ， 本類閥門在管道中一般應當水平安裝。
【產品 結構 】
不銹鋼 截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。 不銹鋼 截止閥屬于強制密封 類 閥門，所以在閥門關閉時必須向閥瓣施加壓力以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力， 關閉 閥門的力比 開啟 閥門的力 較 大，所以閥桿的直徑要 粗些 否則會 造成 閥桿頂彎的故障 現象 。近年來從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔 內 ，這時在介質壓力作用下關閥門的力 就改變的 小 了 ，而開閥門的力 也就相反又 大 了 ，閥桿的直徑可以相應地減 細些 。同時在介質作用下，這種形式的閥門也較嚴密。本閥要水平安裝 ， 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時流量已達到較大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來 判斷 。 不銹鋼 截止閥閥體的結構形式有直通式、直流式和直角式 三種 。直通式是常見的結構，但其流體的阻力較大 ； 直流式流體阻力較小，多用于含固體顆粒或粘度大的流體 ； 直角式閥體多采用鍛造，適用于較小通經 且 較高壓力的的 管路 。
【 工作原理 】
截止閥是使用廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小 、 比較耐用 、 開啟高度不大 、 制造 簡單、 維修方便 等優勢 ，不僅適用于中低壓而且適用于高壓 管線安裝 。截止閥的閉合原理是依靠閥杠壓力使閥瓣密封面與閥座密封面緊密貼合阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力 較 大，長期運行時密封可靠性不強。
【 優點缺點 】
優點：
1 、 結構簡單，制造和維修 均 比較方便。
2 、工作行程小，啟閉時間短。
3 、密封性好，密封面間磨擦力小，壽命較長。
缺點：
1 、流體阻力大，開啟和關閉時所需力較大。
2 、不適用于帶顆粒、粘度較大 及 易結焦的介質。
3 、調節性能較差。
一、主要零件材料（Main parts and materials）:
|
選用材質 |
ZGICr18Ni9Tit |
ZG00Cr18Ni10 |
ZG00Cr17Ni14M02 |
ZG00Cr17Ni14M02 |
WCB |
|
閥體/閥蓋 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
閥板 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
閥桿 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
|
墊片 |
304+PTFE |
304 L +PTFE |
3 16 +PTFE |
316L +PTFE |
石墨+304 |
|
壓蓋 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
填料壓環 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45# |
|
手柄 |
QT450 |
QT450 |
QT450 |
QT450 |
QT450 |
二、主要 性能規范（The main technical date）
|
型號 |
J41H-16C |
J41H-25C |
J41H-40C |
J41H-63C |
J41H-100C |
J41H-160C |
|
|
公稱壓力 （PN） |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
試驗壓力 （MPa） |
強度 |
2.4 |
3.8 |
6.0 |
9.45 |
15.0 |
24.0 |
|
密封 |
1.8 |
2.8 |
4.4 |
6.93 |
11.0 |
17.8 |
|
|
適用溫度 （℃） |
灰鑄鐵（HT200）≤200℃；球墨鑄鐵（QT4500）≤350℃；鑄鋼（WCB）≤425℃；鉻鉬鋼（WC6）≤550℃ |
||||||
|
適用介質 |
有腐蝕性介質；適用于硝酸類管路上做啟閉用。 |
||||||
三、外形尺寸及連接尺寸（Outline and connecting measurement）:
|
J41W-16P/R |
|||||||||
|
公稱通徑 Nominal |
尺寸（Measurement） 單位：（mm） |
參考重量 Reference Weight |
|||||||
|
L |
D |
D1 |
D2 |
D3 |
Z*Φd |
H |
D0 |
||
|
DN15 |
130 |
95 |
65 |
45 |
16-2 |
4*Φ14 |
170 |
120 |
3.40Kg |
|
DN20 |
150 |
105 |
75 |
55 |
16-2 |
4*Φ14 |
190 |
140 |
4.10Kg |
|
DN25 |
160 |
115 |
85 |
65 |
16-2 |
4*Φ14 |
205 |
160 |
5.12Kg |
|
DN32 |
180 |
140 |
100 |
78 |
18-2 |
4*Φ18 |
270 |
180 |
7.46Kg |
|
DN40 |
200 |
150 |
110 |
85 |
18-3 |
4*Φ18 |
310 |
200 |
10.26Kg |
|
DN50 |
230 |
165 |
125 |
100 |
18-3 |
4*Φ18 |
358 |
240 |
12.40Kg |
|
DN65 |
290 |
185 |
145 |
120 |
18-3 |
4*Φ18 |
373 |
280 |
18.60Kg |
|
DN80 |
310 |
200 |
160 |
135 |
20-3 |
8*Φ18 |
435 |
320 |
23Kg |
|
DN100 |
350 |
220 |
180 |
155 |
20-3 |
8*Φ18 |
500 |
360 |
32Kg |
|
DN125 |
400 |
250 |
210 |
185 |
22-2 |
8*Φ18 |
614 |
400 |
44Kg |
|
DN150 |
480 |
285 |
240 |
210 |
24-3 |
8*Φ23 |
674 |
400 |
62Kg |
|
DN200 |
600 |
340 |
295 |
265 |
26-3 |
12*Φ23 |
818 |
450 |
107Kg |
|
DN250 |
730 |
405 |
355 |
320 |
30-3 |
12*Φ25 |
969 |
550 |
- |
|
J41W-25P/R |
|||||||||
|
公稱通徑 Nominal |
尺寸（Measurement） 單位：（mm） |
參考重量 Reference Weight |
|||||||
|
L |
D |
D1 |
D2 |
D3 |
Z*Φd |
H |
D0 |
||
|
DN15 |
130 |
95 |
65 |
45 |
16-2 |
4*Φ14 |
233 |
120 |
3.40Kg |
|
DN20 |
150 |
105 |
75 |
55 |
16-2 |
4*Φ14 |
275 |
140 |
4.10Kg |
|
DN25 |
160 |
115 |
85 |
65 |
16-2 |
4*Φ14 |
285 |
160 |
5.12Kg |
|
DN32 |
180 |
140 |
100 |
78 |
18-2 |
4*Φ18 |
302 |
180 |
7.46Kg |
|
DN40 |
200 |
150 |
110 |
85 |
18-3 |
4*Φ18 |
355 |
200 |
10.26Kg |
|
DN50 |
230 |
165 |
125 |
100 |
18-3 |
4*Φ18 |
362 |
240 |
12.40Kg |
|
DN65 |
290 |
185 |
145 |
120 |
18-3 |
4*Φ18 |
400 |
280 |
18.60Kg |
|
DN80 |
310 |
200 |
160 |
135 |
20-3 |
8*Φ18 |
430 |
320 |
23.00Kg |
|
DN100 |
350 |
235 |
190 |
160 |
24-3 |
8*Φ23 |
465 |
360 |
35.50Kg |
|
DN125 |
400 |
270 |
220 |
188 |
28-3 |
8*Φ25 |
550 |
400 |
49.50Kg |
|
DN150 |
480 |
300 |
250 |
218 |
30-3 |
8*Φ25 |
700 |
400 |
68.70Kg |
|
DN200 |
600 |
360 |
310 |
278 |
34-3 |
12*Φ25 |
780 |
450 |
116.50Kg |
|
DN250 |
730 |
425 |
370 |
332 |
36-3 |
12*Φ30 |
900 |
550 |
- |
【備注事項】
以上參數均為參考實際以實時情況咨詢?yōu)闇?！有關技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
