H41W/Y型-不銹鋼升降式止回閥（CF8）
H41W/Y型-不銹鋼升降式止回閥（CF8）詳細介紹
H41W/Y型-不銹鋼升降式止回閥 是一種閥瓣沿著閥體 內軸線升降運動啟閉 止回閥， 升降式止回閥 僅限 安裝在水平管 路中 ， 承受 高壓 的 小口徑的止回閥閥瓣可采用圓球形 密封形式， 升降式止回閥的閥體形狀與截止閥 下體一樣的結構 ，因此它的流體阻力系數較大 ， 但密封性 優勝于旋啟式止回閥， 傾向于小口徑的安裝場合。
【應用領域】
升降式 式止回閥適用于公稱壓力PN1.0MPa~ PN 42.0MPa、Class150 LB~Class 2500 LB ；公稱通徑DN15~ DN 1200、NPS1/2 〃 ~48 〃 ；工作溫度－196~540℃的各種管路上 安裝使用 ，用于防止介質倒流。通過選用不同材質WCB 、 CF8M 、 CF3 M、 1Gr5Mo 、 5CrMo1V 等 可于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質 的適用， 主要 應用于 石油、化工、制藥、化肥、電力等 行業的 管路 安裝， 適用于清凈 類 介質不宜用于含有固體顆粒 或 粘度較大的介質。
【產品原理】
不銹鋼升降式止回閥是指依靠介質本身流動而自動 啟閉 閥瓣用來防止介質倒流的閥門，當介質由閥體箭頭所示流向進入閥體內部，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時閥門打開，而當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時閥門關閉，阻止介質倒流產生逆行。其 大體 作用是防止介質倒流 而造成 泵及驅動電動機反轉 等故障 以及容器介質的泄放。升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道 內軸線 作升降運動，密封可靠但流體阻力較大，傾向于小口徑的安裝場合。升降式止回閥可分為立式和臥式兩種安裝放置；直通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上并且介質的方向要自下而上流動。
升降式止回閥的閥瓣 位 于閥體上閥座密封面上 ， 此閥門除了閥瓣可以自由地升降之外，其余 結構 同截止閥 設計原理 ，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上并切斷流動。根據使用條件閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的 密封 形式。 如 截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力 要 比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。
【安裝注意】
安裝止回閥時，應注意介質流動方向使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動 ； 底閥應安裝在水泵吸水管路的底端。
止回閥關閉時，會在管路中產生水錘壓力 作用 ，嚴重時會 發生 導致閥門、管路或設備的損壞 的故障 ， 要 尤其對 大口徑管道 或高壓 管道的 選用高度注意。
【產品特征】
1、 不銹鋼升降式止回閥的密封 方式 配對先進合理 ； 閥瓣、閥座密封面采用鐵基合金或司太立鈷基硬質合金堆焊面成，耐磨 損 、耐高溫、 抗 腐蝕、抗擦傷性好 ， 使用壽命 長久 。
2、 可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
3、 閥體材料 標號 齊全， 密封材料 可根據實際工況 和 用戶 需求兩方面 合理選配，能適用于各種 常見 壓力、溫度及介質 環境 。可按用戶要求設計 生產 不同結構 原理及 連接形式的止回閥 產品 ，為各種 管路 設備配套 應用 。
4、 升降式止回閥適用于公稱壓力PN1.6 MPa~PN42.0MPa； 工作溫度-29～550℃的石油、化工、火力電站等各種 行業 的管路上。適用介質 通常為 水、油品、蒸汽等 ，不適用于 含有固體顆粒和粘度較大的介質 的輸送 。
5、 升降式止回閥閥瓣圍繞閥座內的 軸線升降 的止回閥 ， 密封性較好。
6、 升降式止回閥閥瓣沿著閥體中心線滑動 啟閉 的閥門。它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
7、 本 類 閥門在使用過程中，介質按 閥體 箭頭方向 安裝 流動。
【常見故障】
1、 閥瓣打碎引 ； 起閥瓣打碎的原因是止回閥前后介質壓力處于接近平衡而又互相“拉鋸”的狀態，閥瓣經常與閥座拍打，某些脆性 材質 （如鑄鐵、黃銅等）做成的閥瓣就 會容易 打碎。采用閥瓣為韌性材料的止回閥 是預防的較佳選擇 。
2、 介質倒流 ； 介質倒流的原因有密封面破壞 、 夾入雜質 等因素 。修復密封面和清洗雜質就能 有效的 防止 介質 倒流。
【產品結構】
一、主要零件材料（Main parts and materials）
|
零件名稱 |
材料牌號 |
|||
|
閥體 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥瓣 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥座 |
25# |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
墊片 |
包覆墊 |
包覆墊 |
包覆墊 |
包覆墊 |
二、主要 性能規范（The main technical date）
|
型號 |
H41H-16C |
H41H-25C |
H41H-40C |
H41H-63C |
H41H-100C |
H41H-160C |
|
|
公稱壓力 （PN） |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
試驗壓力 （MPa） |
強度 |
2.4 |
3.8 |
6.0 |
9.45 |
15.0 |
24.0 |
|
密封 |
1.8 |
2.8 |
4.4 |
6.93 |
11.0 |
17.8 |
|
|
適用溫度 （℃） |
灰鑄鐵（HT200）≤200℃；球墨鑄鐵（QT4500）≤350℃；鑄鋼（WCB）≤425℃；鉻鉬鋼（WC6）≤550℃ |
||||||
|
適用介質 |
有腐蝕性介質；適用于硝酸類管路上做啟閉用。 |
||||||

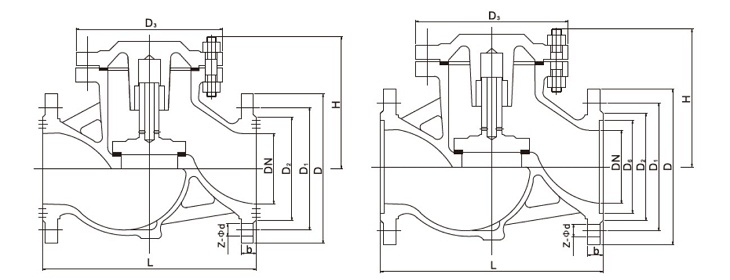

三、外形尺寸及連接尺寸（Outline and connecting measurement）:
|
H41H-16C |
||||||||||
|
公稱通徑 Nominal |
尺寸（Measurement） 單位：（mm） |
參考重量 Reference Weight |
||||||||
|
L |
D |
D 1 |
D 2 |
D 6 |
b |
Z-Φd |
D 3 |
H |
||
|
DN50 |
230 |
160 |
125 |
100 |
- |
16 |
4-Φ18 |
160 |
115 |
11Kg |
|
DN65 |
290 |
180 |
145 |
120 |
- |
18 |
4-Φ18 |
175 |
140 |
14Kg |
|
DN80 |
310 |
195 |
160 |
135 |
- |
20 |
8-Φ18 |
200 |
170 |
22Kg |
|
DN100 |
350 |
215 |
180 |
155 |
- |
20 |
8-Φ18 |
235 |
200 |
32Kg |
|
DN125 |
400 |
245 |
210 |
185 |
- |
22 |
8-Φ18 |
285 |
230 |
60Kg |
|
DN150 |
480 |
280 |
240 |
210 |
- |
24 |
8-Φ23 |
300 |
255 |
95Kg |
|
DN200 |
600 |
360 |
310 |
278 |
- |
34 |
12-Φ23 |
400 |
285 |
120Kg |
|
H41H-25C |
||||||||||
|
公稱通徑 Nominal |
尺寸（Measurement） 單位：（mm） |
參考重量 Reference Weight |
||||||||
|
L |
D |
D 1 |
D 2 |
D 6 |
b |
Z-Φd |
D 3 |
H |
||
|
DN50 |
230 |
160 |
125 |
100 |
- |
20 |
4-Φ18 |
160 |
115 |
14Kg |
|
DN65 |
290 |
180 |
145 |
120 |
- |
22 |
8-Φ18 |
175 |
140 |
25Kg |
|
DN80 |
310 |
195 |
160 |
135 |
- |
22 |
8-Φ18 |
200 |
170 |
32Kg |
|
DN100 |
350 |
230 |
190 |
160 |
- |
24 |
8-Φ23 |
235 |
200 |
45Kg |
|
DN125 |
400 |
270 |
220 |
188 |
- |
28 |
|
285 |
232 |
65Kg |
|
DN150 |
480 |
300 |
250 |
218 |
- |
30 |
|
320 |
262 |
99Kg |
|
DN200 |
600 |
325 |
295 |
265 |
- |
34 |
|
400 |
285 |
190Kg |
|
H41H-40C |
||||||||||
|
公稱通徑 Nominal |
尺寸（Measurement） 單位：（mm） |
參考重量 Reference Weight |
||||||||
|
L |
D |
D 1 |
D 2 |
D 6 |
b |
Z-Φd |
D 3 |
H |
||
|
DN32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
130 |
120 |
- |
|
DN40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
150 |
140 |
- |
|
DN50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
160 |
150 |
- |
|
DN65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
180 |
160 |
- |
|
DN80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
200 |
175 |
- |
|
DN100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
235 |
200 |
- |
|
DN125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
265 |
225 |
- |
|
DN150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
320 |
262 |
- |
|
DN200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
400 |
315 |
- |
【備注事項】
以上參數均為參考實際以實時情況咨詢?yōu)闇?zhǔn)！有關 H41W/Y型-不銹鋼升降式止回閥 技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
