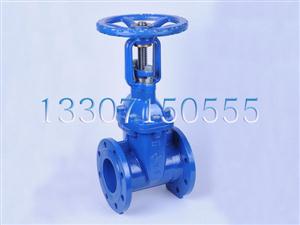

Z41X型-彈性座封明桿閘閥（QT450）
Z41X型-彈性座封明桿閘閥（QT450）詳細介紹
【標準質量】
1、 閥體材質 應用 以球墨鑄鐵 、 鑄鋼 、 不銹鋼為主，并 提供 牌號及鑄鐵實際的物理化學檢測數據 報告 。
2、 閥桿材質 應用 不銹鋼(2C r 13) 材質制作 ，大口徑閥門也 用樣以 不銹鋼嵌包的閥桿 形式應用 。
3、 螺母材質 根據不同的應用環境 采用鑄鋁黃銅或鑄鋁青銅 兩種 且硬度與強度均大于閥桿 之上 。
4、 閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。
5、 彈性座封閘閥 的密封面需根據介質的化學性能選用相適應 材質 ， 閥板襯膠材料 贏達到 衛生檢測數據 指標。
6、 管網中的彈性座封閘閥通常是啟閉不頻繁的， 因此 填料在數年內不活動亦不 能 老化， 要 長期保持密封效果；閥軸填料在承受頻繁啟閉時 需保證 密封效果的良好性；閥軸填料力求終身不換或十多年不更換 的質保條件 ；填料若需更換，氣動閥 類 設計應考慮能有水壓的 條件 下更換的措施。
【操作原理】
彈性座封閘閥操作時的啟閉方向一律 沿 順時針關閉。由于管網中的氣動閥經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門 也 應在200－600轉內 完成 。便于一個人的啟閉操作，在管道工壓狀況下啟閉力矩宜為240N-m。彈性座封閘閥啟閉操作端應為方榫且尺寸標準化并面向地面，以便人們從地面上可直接操作 ， 帶輪盤的閥門不適用于地下管網。彈性座封閘閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉 有助 醒目 。 指示盤針的材質在管理較好的情況下可用不銹鋼板 也可為 為刷漆的鋼板，切勿使用鋁皮制作 。 指示盤針 需 醒目固定牢靠，一旦啟閉調節準確后應以鉚釘 固定 。若彈性座封閘閥埋設較深操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施且固定穩牢以便人們從地面上觀察及操作。管網中的閥門啟閉操作，不宜下井作業。
【性能檢測】
閥門某一規格批量制造時，應委托權威性機構進行以下性能的檢測：
1、 閥門在工壓狀況下的啟閉力矩 的數值。
2、 在工壓 環境下 下能保證閥門關閉嚴密的連續啟閉次數 。
3、 閥門在管道 輸送介質 下的流阻系數的檢測。
4、 閥門在出廠前應進行的檢測：閥門在開啟狀況下，閥體應承受閥門工壓值二倍的內壓檢測；閥門的關閉狀況下，兩側分別承受1.1倍閥門工壓值無滲漏 ， 金屬密封的蝶閥滲漏值亦不大于相關要求 ；
【防腐措施】
1、 閥體(包括變速傳動箱體)內外先拋丸清砂除銹 處理 ， 然后 靜電噴涂粉狀無毒環氧樹脂厚度達0.3mm以上 ， 特大 口徑 閥門靜電噴涂無毒環氧樹脂有困難時 也可 刷涂、噴涂相似的無毒環氧漆 作業 。
2、 閥體內部以及閥板各個部位 零部件均 要求全面防腐， 可以使 浸泡在水中不會銹蝕 且 在兩種金屬之間不產生電化學腐蝕；表面光滑 又可以 使過水阻力減少。
3、 閥體內防腐的環氧樹脂或油漆的衛生要求應有相應權威機關的檢測報告 ， 化學物理性能亦應符合相關要求。
【包裝運輸】
1、 閥門兩側應設輕質堵板固封 保護密封面磕碰及阻擋灰塵等進去閥體 。
2、 中、小口徑閥門應以草繩捆扎并以集裝箱方式運輸較佳。
3、 大口徑閥門亦有簡易木條框架固體包裝，以免運輸過程中碰損。
【產品特色】
1、 平底式閥座 ， 傳統的閘閥往往在 輸送 后即因外物諸如石頭，木塊，水泥，紙屑 等 雜物等淤積于閥底凹槽內。容易造成無法關閉緊密而形成漏水現象，軟密封閘閥低部采用與水管相同的平底設計不易造成雜物淤積使流體通暢無阻。軟密封閘閥底部采用全流域直通式設計，無滯流凹腔結構確保流體暢通，也不會對介質造成二次污染。
2、 整體包膠 ， 閥板采用高質的橡膠進行整體內外包膠 覆蓋 ，國內一流的橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸且橡膠與球墨鑄鐵閘板連接牢靠不易脫落 ，而且 彈性 補償效果相當突出 。 閥瓣整體包丁腈橡膠 ， 閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境 。
3 、體積 較 小 、 重量 輕盈 ，本閥采用球墨鑄造而成，重量較傳統閘閥重量減輕約20％-30％ ， 便于安裝和維修 等作業；
4、 閥桿采用三道O型環 密封 大大減少了開關時的磨擦阻力， 可以 大幅減少漏水現象 更可以在 不 關閉閥門 施工更換密封圈 ，具有 開關輕巧不 泄漏優點。
5、 抗腐蝕性， 有助生飲 ， 由于閥體內部以無毒性環氧樹脂涂裝，閘板的內外表面均以 食品級 橡膠完全包覆而不至于出現銹水或腐蝕現象 ， 可供生飲 也可以用于污水系統。
6、 不易 碎裂， 以往傳統鑄鐵閘閥常 因 外物擊中 、 碰撞或重疊而造成斷裂等現象。由于本閥改用球墨鑄鐵，此種情形可大幅度減少 。
7、 通透 包覆閘板 ， 閘板采用球鐵QT500骨架整體包覆高性能橡膠，成熟的硫化技術和先進的硫化工藝徹底將閘板鐵芯與流體隔離。包覆緊密可靠，其結合強度符合 相關規定 要求，即使受到頻繁的擠壓應力橡膠也不會脫落。
8、 閥桿螺母與閘板兩體式結構，保證足夠自由度，啟閉靈活并無卡阻現象。
9、 可靠的上密封 ， 閥桿與頂蓋間的上密封，采用“內3外2”共五道“O”型密封圈結構，與傳統閘閥的填料密封結構相比密封緊密可靠 、 磨擦阻力大幅減小 等優點 。
10、 防腐性能 ， 殼體內外表面靜電噴涂環氧樹脂粉末，涂層均勻 光澤有牢固， 絕 無外漏金屬痕跡 ；中腔連接螺栓頂部封膠，隔絕螺栓與環境的接觸，以 抗 腐蝕。
11、 食品級衛生要求，閘閥內腔噴涂無毒環氧樹脂粉末，符合德國DVGW標準遠高于國內GB/T17219標準要求， 閥桿、閥桿螺母等內件采用不銹鋼或青銅材質，不容易產生水腐蝕，包覆亦橡膠符合飲用水衛生標準。
【故障維修】
彈性座封 閘閥在閥體、閥蓋及各部件均完好的情況下，僅僅是密封面稍有變形或腐蝕，閥門就不能使用。修復這些閥門非 必須要有專業的師資水平才行 ， 重新采購會 造成極大的浪費。因此用戶希望的閘閥是：閥座、閥板 及 密封面不易變形，耐腐蝕 、 易損的密封材料可 更換 。閥板在啟閉時與密封面不要有磨擦或盡量減少磨擦，這樣可以避免彈性座封閘閥的種種不足 之處 。閥座和閥板的密封面腐蝕或變形后，閥板能自動補償并壓緊密封面以及與彈性座封閘閥間壓力自動平衡的問題，解決軟密封材料受磨擦而損壞密封面的問題，由于該閘閥的密封套可換，大大的增長閥門的使用。
【產品優勢】
彈性座封閘閥軟密封閘閥為雙平行閘板閥，入口密封方式，入口閥板由密封套和卸力閥板組成為主密封閘板。密封套與卸力閥板同步移動但又不相連，管道壓力通過卸力閥板、調平力臂傳遞給出口面的閥座，這樣將大幅度的提高軟密封面的結合力。閥板外面套有耐腐蝕橡膠密封套。軟密封材料在啟閉過程中，與閥座保持有一定的距離，使軟密封材料在無磨擦無折壓的環境中工作。密封套將管道中輸送的液體與閥芯內的部件隔離，免受液體的腐蝕和雜質的阻塞。此閥的密封材料更換非常方便，所以使用壽命是一般 普通 閘閥的 3 倍以上。
彈性座封閘閥關閉時，密封面可以只依靠介質壓力來密封 ， 即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封這就是自密封 作用 。大部分閘閥是采用強制密封的，即閘閥關閉時要依靠外力強行將閘板壓向閥座以保證密封面的密封性。
開啟閘閥時，當閘板提升高度等于閘閥通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閘閥的位置。因此 , 閘閥的全開位置，按閘板的位置（即行程〉來確定。密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
長期以來市場上使用的一般閘閥普遍存在著漏水或生銹 現象 ， 為 克服了一般閘閥密封不良 、 生銹等缺陷，彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。這就是彈性座封閘閥的好處以及優勢所在。
【產品結構】
一、主要零件材料（ Main parts and materials ）
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
灰鑄鐵、球墨鑄鐵 |
|
閥桿 |
鉻鉬不銹鋼 |
|
閘板 |
球墨鑄鐵、丁腈橡膠 |
|
填料 |
丁腈橡膠 |
二、主要性能規范（ Function and specification ）
|
規格型號 |
公稱壓力 |
強度試驗壓力 |
密封試驗壓力 |
適用溫度 |
適用介質 |
|
Z41X-10Q |
PN1.0MPa |
1.5 |
1.1 |
≤80℃ |
水 |
|
Z41X-16Q |
PN1.6MPa |
2.4 |
1.8 |
≤80℃ |
水 |

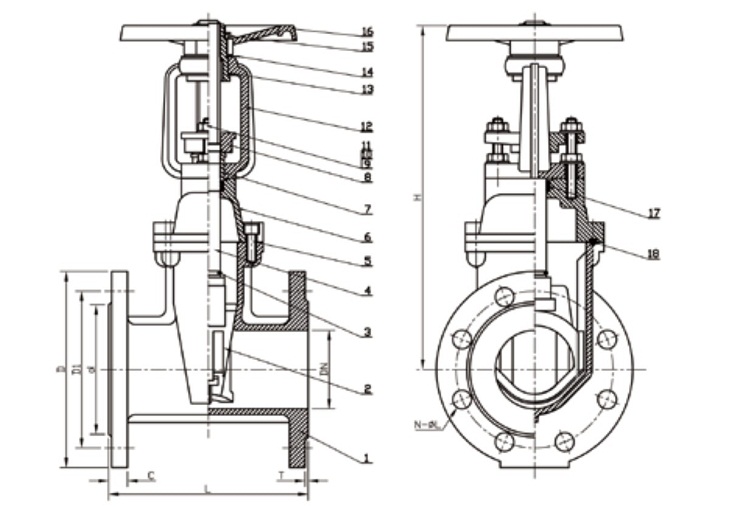

三、主要外形尺寸和連接尺寸（ Outline and connecting measurement ）
|
Z41X-10Q |
|||||||
|
公稱通徑 |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|
DN50 |
178 |
165 |
125 |
99 |
20 |
3 |
4-Φ19 |
|
DN65 |
190 |
185 |
145 |
118 |
20 |
3 |
4-Φ19 |
|
DN80 |
203 |
200 |
160 |
132 |
22 |
3 |
8-Φ19 |
|
DN100 |
229 |
220 |
180 |
156 |
24 |
3 |
8-Φ19 |
|
DN125 |
254 |
250 |
210 |
184 |
26 |
3 |
8-Φ19 |
|
DN150 |
267 |
285 |
240 |
211 |
26 |
3 |
8-Φ23 |
|
DN200 |
229 |
340 |
295 |
266 |
26 |
3 |
8-Φ23 |
|
DN250 |
330 |
395 |
350 |
319 |
28 |
3 |
12-Φ23 |
|
DN300 |
356 |
445 |
400 |
370 |
28 |
4 |
12-Φ23 |
|
DN350 |
381 |
505 |
460 |
429 |
30 |
4 |
16-Φ23 |
|
DN400 |
406 |
565 |
515 |
480 |
32 |
4 |
16-Φ28 |
|
DN450 |
432 |
615 |
565 |
530 |
32 |
4 |
2-Φ28 |
|
DN500 |
457 |
670 |
620 |
582 |
34 |
4 |
20-Φ28 |
|
DN600 |
508 |
780 |
725 |
682 |
36 |
5 |
20-Φ31 |
|
Z41X-16Q |
|||||||
|
公稱通徑 |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|
DN50 |
178 |
165 |
125 |
99 |
20 |
3 |
4-Φ19 |
|
DN65 |
190 |
185 |
145 |
118 |
20 |
3 |
4-Φ19 |
|
DN80 |
203 |
200 |
160 |
132 |
22 |
3 |
8-Φ19 |
|
DN100 |
229 |
220 |
180 |
156 |
24 |
3 |
8-Φ19 |
|
DN125 |
254 |
250 |
210 |
184 |
26 |
3 |
8-Φ19 |
|
DN150 |
267 |
285 |
240 |
211 |
26 |
3 |
8-Φ23 |
|
DN200 |
229 |
340 |
295 |
266 |
26 |
3 |
12-Φ23 |
|
DN250 |
330 |
405 |
355 |
319 |
28 |
3 |
12-Φ28 |
|
DN300 |
356 |
460 |
410 |
370 |
28 |
4 |
12-Φ28 |
|
DN350 |
381 |
520 |
470 |
429 |
30 |
4 |
16-Φ28 |
|
DN400 |
406 |
580 |
525 |
480 |
32 |
4 |
16-Φ31 |
|
DN450 |
432 |
640 |
585 |
548 |
32 |
4 |
20-Φ31 |
|
DN500 |
457 |
715 |
650 |
609 |
34 |
4 |
20-Φ34 |
|
DN600 |
508 |
840 |
770 |
720 |
36 |
5 |
20-Φ37 |
【備注事項】
以上參數均為參考實際以實時情況咨詢?yōu)闇?zhǔn)！有關 彈性座封明桿閘閥 技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
