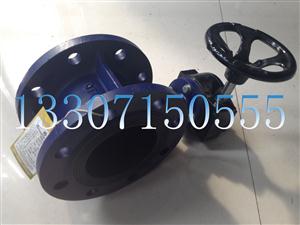

D341X型-蝸輪傳動法蘭式軟密封蝶閥（QT450）
D341X型-蝸輪傳動法蘭式軟密封蝶閥（QT450）詳細介紹
【產品簡介】
蝸輪傳動法蘭式軟密封蝶閥的蝶板安裝于管道的直徑方向。蝸輪傳動法蘭式軟密封蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力值很小，故具有較好的流量控制特性。蝸輪傳動法蘭式軟密封蝶閥適用于煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。
【產品特點】
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的管線。
3、可以運送泥漿，在管道口積存液體較少的閥類。
4、低壓下工況下，可以實現良好的密封效果。
5、調節性能好，流量易控制。
6、全開時閥座通道有效流通面積較大，流體阻力較小。
7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。
8、密封面材料一般采用橡膠、四氟、尼龍等，故低壓密封性能好。
9、操力矩小，操作方便，省力靈巧，可選擇手動、電動、氣動、液壓方式。
10、可以任何位置安裝、維修方便。
11、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
12、密封材料耐老化、耐腐蝕，使用壽命長等特點。
【產品結構】
一、主要零件材料（Main parts and materials）
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
1Cr13、2Cr13、鉻鉬鋼 |
|
填料 |
柔性石墨 |
二、主要性能規范（Main technical data）
|
公稱通徑 |
DN(mm) |
50~2000 |
|||
|
公稱壓力 |
PN(MPa) |
0.60 |
1.00 |
1.60 |
2.50 |
|
試驗壓力 |
強度試驗 |
0.90 |
1.50 |
2.40 |
3.75 |
|
密封試驗 |
0.66 |
1.10 |
1.76 |
2.75 |
|
|
氣密封試驗 |
0.60 |
0.60 |
0.60 |
0.60 |
|
三、蝶閥密封材料適用溫度對照表（Butterfly valve sealing material for temperature control table）
|
材料品種 |
氯丁橡膠 |
丁腈橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
|
代號 |
X或J |
XA或JA |
XB或JB |
XC、JC或F |
XD或JD |
XE或JE |
|
耐高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
四、主要外形尺寸連接尺寸（Main size of appearance）
|
公稱通徑 |
長度 |
外徑尺寸 |
PN1.00MPa連接尺寸 |
PN1.60MPa連接尺寸 |
|||||||||
|
DN(mm) |
L |
H |
Ho |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
50 |
108 |
63 |
306 |
180 |
200 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
112 |
70 |
321 |
180 |
200 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
|
80 |
114 |
83 |
346 |
180 |
200 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
127 |
105 |
387 |
180 |
200 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
|
125 |
140 |
115 |
411 |
180 |
200 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
|
150 |
140 |
137 |
447 |
270 |
280 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
|
200 |
152 |
164 |
572 |
270 |
280 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
|
250 |
250 |
206 |
646 |
270 |
280 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
|
300 |
270 |
230 |
738 |
380 |
420 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
|
350 |
290 |
248 |
761 |
380 |
420 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
|
400 |
310 |
289 |
877 |
450 |
470 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
|
450 |
330 |
320 |
938 |
480 |
490 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
|
500 |
350 |
343 |
993 |
480 |
490 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
|
600 |
390 |
413 |
1131 |
480 |
490 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
|
700 |
430 |
478 |
1476 |
640 |
660 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
|
800 |
470 |
525 |
1533 |
640 |
660 |
1015 |
950 |
901 |
24-30 |
1025 |
950 |
901 |
24-39 |
|
900 |
510 |
585 |
1655 |
750 |
860 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
|
1000 |
550 |
640 |
1765 |
850 |
900 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
|
1200 |
630 |
755 |
1995 |
850 |
900 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
|
1400 |
710 |
910 |
2310 |
1000 |
925 |
1675 |
1590 |
1530 |
36-42 |
1685 |
1590 |
1530 |
36-48 |
|
1600 |
790 |
1030 |
2595 |
1000 |
925 |
1915 |
1820 |
1750 |
40-48 |
1930 |
1820 |
1750 |
40-56 |
|
1800 |
870 |
1140 |
2810 |
1100 |
980 |
2115 |
2020 |
1950 |
44-48 |
2130 |
2020 |
1950 |
44-56 |
|
2000 |
950 |
1250 |
3100 |
1100 |
980 |
2325 |
2230 |
2150 |
48-48 |
2345 |
2230 |
2150 |
48-62 |
【 備注事項】
以上參數均為參考實際以實時情況咨詢?yōu)闇?zhǔn)！有關D341X型-蝸輪傳動法蘭式軟密封蝶閥技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
