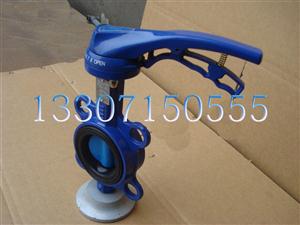

【產品描述】

D71X是對夾軟密封蝶閥的型號代碼，手柄 對夾 蝶閥結構簡單、體積 較小 、重量 輕盈 ， 僅有少數幾個零部件組成 。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好 控制流量的 特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力 則 很小 很小 ，故具有較好的 控制流量的 特性。蝶閥有彈性密封和金屬密封兩種密封型式 ， 彈性密封 也就是軟密封 閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊 具有良好的密封效果 。采用金屬密封的閥門一般比彈性密封的閥門 使用 壽命 要 長，但很難做到完全密封 的效果 。金屬密封能適應較高的工作溫度 和帶顆粒的硬物質介質 ，彈性密封則受溫度限制 用于常溫純凈類液體介質的輸送 。

     蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統 安裝 。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種 連接方式 。對夾式蝶閥是將閥門連接在兩 條 管道 端 法蘭之間用雙頭螺栓 緊固 ，法蘭式蝶閥是閥門 本身 帶有法蘭盤，用螺栓將閥門上兩端法蘭 與 管道 上的 法蘭 緊固連接 。

     手柄蝶閥是國家級重點新產品，高性能手動蝶閥采用了一個雙偏心 加 一個特殊斜錐橢圓密封結構。解決了傳統偏心蝶閥在啟閉0°～10° 角度時 瞬間密封面仍處于滑動接觸摩擦的 弊端 ，實現蝶板在開啟瞬間密封面 即刻 分離，關閉接觸即密封的效果，達到密封性能較佳的目的 這種設計結構也延長了使用壽命 。

     高性能軟密封蝶閥 ， 其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊密封效果越好。當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。它將可取代閘閥、及球閥 。

【應用領域】

     用于硫磺制酸系統中的焚硫、轉化、干吸 管路階段 ，被 施工方認定為 ：密封性能好 、 運轉 輕盈、抗腐蝕強、耐高溫好、 操作靈活、使用安全可靠的 等優點 ， 獲得了大量 推廣使用。還廣泛用于化工、 石油 、冶煉、醫藥、食品等行業中蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。 彈性密封蝶閥 適用于溫度-23℃ ~ 200℃，公稱壓力≤2.5Mpa的管道 輸送。

【產品特點】

1、 叁 向偏心的 獨特 設計 杜絕 密封面之間傳動 的 摩擦 有效 延長了閥門使用壽命。

2、 由扭矩產生彈性密封。

3、 巧妙的楔形設計使閥門 具有 越關越緊的自動密封功能，密封面之間具有補償性、零泄漏 的優點 。

4、 體積小重量輕、操作輕巧、 安裝便捷 。

5、 可根據用戶 需求 配置氣動 或 電動裝置， 實現 遙控和程控的 現代化操作方式 。

6、 更換零件 密封 材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等） 等延長使用壽命的方式 。

7、 連接方式 多樣化：對夾 式 、法蘭 式 、對焊 式三種常用 。

8、 蝶板采用框架結構強度高，過流面積大 便于流通阻力甚 小。

10、 整體烤漆能有效地防止銹蝕 ， 只要更換密封閥座密封材料就可 適用 于不同介質。

11、 具有雙向密封功能安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

【密封品種】

氯丁橡膠 ， 英語簡稱CR ，  型號代號 X或J  。 耐高溫 + 82℃ ； 耐低溫 -40℃ ； 適用溫度0~+80℃ 工作環境。

丁晴橡膠 ， 英語簡稱NBR ， 型號代號 XA或JA  。 耐高溫 + 93℃ ； 耐低溫-40℃ ； 適用溫度-20~+82℃ 工作環境。

乙丙橡膠 ， 英語簡稱EPDM ， 型號代號XB或JB 。 耐高溫 + 150℃ ； 耐低溫-40℃ ； 適用工作溫度-40~+125℃ 工作環境。

聚四氟乙烯 ， 英語簡稱PTFE ， 型號代號F 、 XC或JC 。 耐高溫 + 232℃ ； 耐低溫-268℃ ； 適用溫度-30~+150℃ 工作環境。

硅橡膠英語 ，英文 簡稱SI ， 型號代號XD或JD 。  耐高溫 + 250℃ ； 耐低溫度-70℃ ； 適用溫度-70~+150℃ 工作環境。

氟橡膠 ， 英語簡稱VITON ， 型號代號XE或JE 。 耐高溫 + 204℃ ； 耐低溫-23℃ ； 適用溫度 - 23~+150℃ 工作環境。

天然橡膠 ， 英語簡稱NR ， 型號代號X1 。 耐高溫 + 85℃ ； 耐低溫-20℃ ； 適用溫度 -20~+85℃ 工作環境。

尼龍 ， 英語簡稱PA ， 型號代號N 。 耐高溫 + 93℃ ； 耐低溫-73℃ ； 適用溫度-30~+93℃ 工作環境。

【使用注意】

1、 由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后直接影響密封 效果 。

2、 受結構條件的限制該 閥類 不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。

3、 因三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。

 【產品結構】



 一、主要零部件材料（Main parts ang materials）

二、性能規范（ Function and specification ）

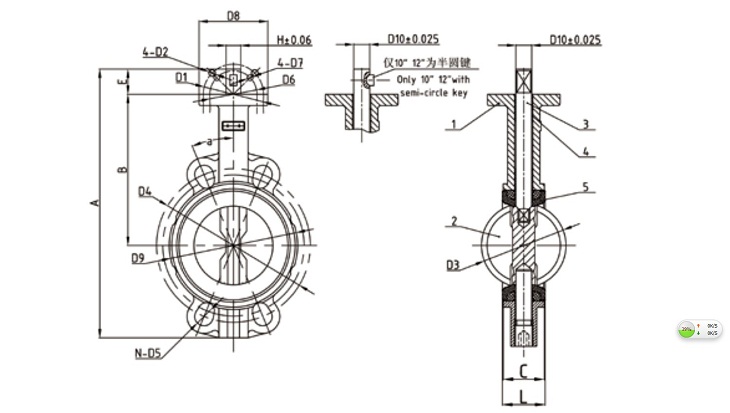

三、外形尺寸與連接尺寸  （Outline and connecting measurement）

【備注事項】

    以上參數均為參考實際以實時情況咨詢?yōu)闇?zhǔn)！有關 手柄對夾式蝶閥 技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
